一、系统概述

升降报靶在射击训练中用于模拟假想敌人员目标外形特性及站立动作，可支持命中导电报靶和激波报靶，主要用于固定目标应用射击、战术射击等科目的训练。

二、系统组成

系统由升降靶机、射手显示器、激波靶标和控制箱组成。

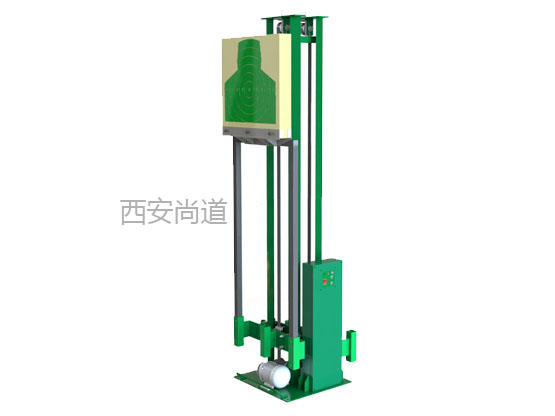

第一部分 升降靶机

升降靶机由主框架、电机、同步带传送机构、靶板固定架等结构件构成，由电动机通过同步带传送为靶板固定架提供动力。

1.1控制方式

支持电动控制和人工机械控制模式。其中，电动控制可采用有线、无线远程控制和本地按钮控制方式，远程控制可实现单机、分组和群体控制。（选择项）

1.2供电方式

交流电（220V）供电方式。

1.3其他

开机进行自检，状态显示，故障指示灯报警。

2.性能

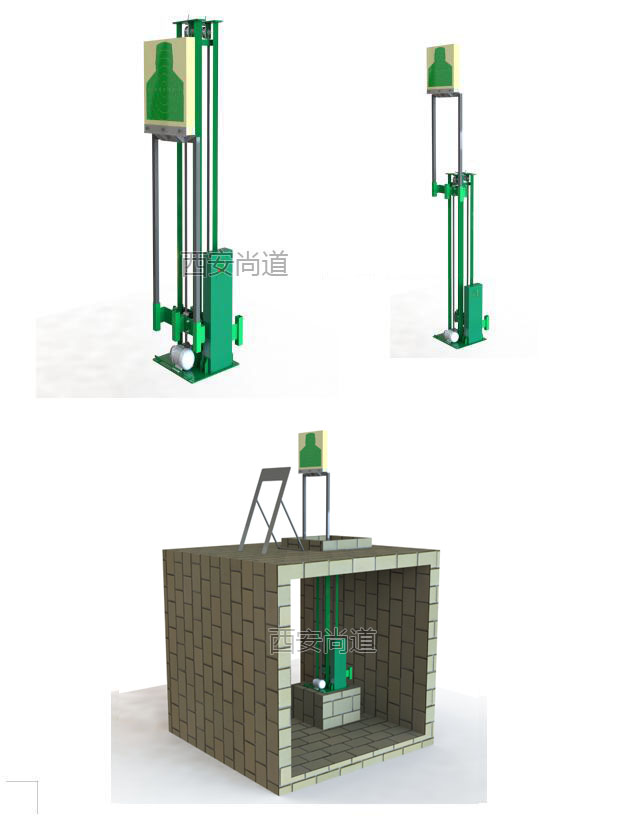

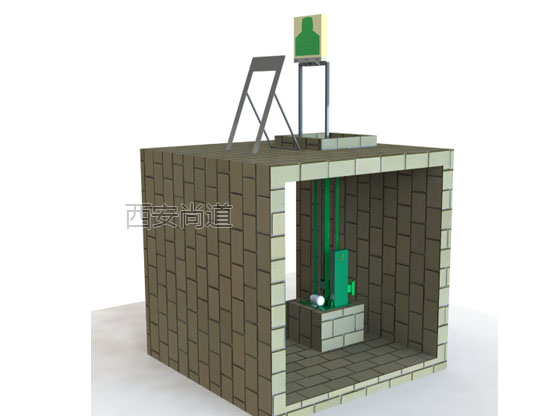

2.1产品结构

每个升降靶机主要由主体、底座、升降轨道、正时同步带传动、靶架、减速电机、电气控制箱构成。靶机箱体整体作密闭设计。

2.2产品尺寸

2.2.1靶机主体（箱体）长 500  mm、宽 500  mm、高 2320   mm。

2.2.2靶机主体采取#45槽钢，外包钢板一体无缝焊接，底座钢板厚度≥5mm，长宽大于主体长宽。底座与地面采用膨胀螺丝式连接，安装固实稳定。

2.2.3减速电机、电气控制箱距底座高 800 mm，符合防水设计要求。

2.3产品参数

2.3.1隐显时间

隐显时间≤1.5s，隐显间隔和次数可根据需要任意设定。

2.3.2升降承载重量

承载重量≥ 5 kg。

2.3.3升降标准

升降靶机靶板出靶与地面垂直，垂直度偏差≤±3°，升降行程（升起时靶板顶端距地面）≤1.8m（可根据需要设定），到位时高度偏差不得大于设定高度的15mm。

2.3.4传输距离：200 米（拓展距离需加中继，或其他通讯方式）。

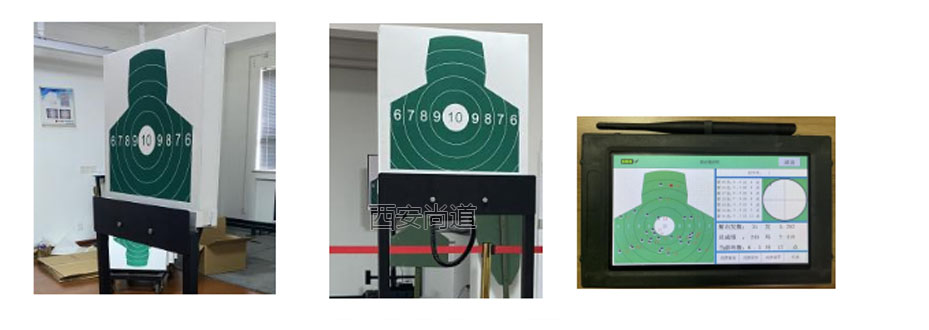

第二部分高精度激波靶

SD-GDJB型高精度军用自动报靶系统是专为部队射击训练量身定做的高精度报靶设备，其是在SD-JD 型军用自动报靶系统基础上进行技术的全面升级，用于室内外射击场，其元器件军品级质量，设备具有防晒、防震、防雨等功能。运用我公司激波传感器阵列报靶方式，实现靶位的无线高精度报靶功能。射手的射击情况(弹着点、环数、累计环数和累计击发数)以图形和数字方式在射手位的显示器上显示，并可在中心站集中显示，打印成绩报告单。

1.设备组成：

总控制系统：指挥控制，成绩显示、统计、存储及打印；

射手端：分靶位成绩分析、计算及显示；

靶位端：起倒靶主机；激波传感器阵列，高速数据采集板，高速弹着点检测及输出。

2.激波报靶功能：

实现高精度自动精度报靶；

报靶终端显示点域及弹序； 语音报告环数;

主控设备能看到所有射击者成绩；

软件可生成个人成绩记录单；

靶架部分及核心部件有防弹材质防护；

每套靶牌可承受上万发子弹。可人工移动，方便场地设置；

适用枪型：各种轻武器军用手枪、步枪、狙击枪；

靶板承受弹量：8000—10000发；

适用弹径：5.8mm—12.7mm ；

适用弹速：100m/s—1000m/s ；

适用射击距离：50——400m；

抗风等级：6 级及以下；

漏报率：≦1/100；

定位精度：≤3mm；

供电方式：直流电源；

控制方式：无线传输；

传输距离：200 米（拓展距离需加中继，或其他通讯方式）。

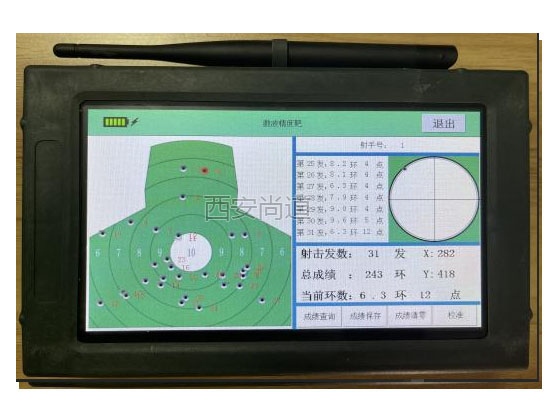

第三部分介绍射击位高精度显示控制器

1. 触摸式7寸彩色屏幕

2、瞬间开机，无需引导程序，反应灵敏，无卡机

3、内置锂电池，连续开机8小时

4、控制全场设备，可单机控制设备，也可多台同时控制，遥控距离200米

5、可作为遥控器使用，也可作为精度报靶语音及图像显示器

6.可以显示射手的射击坐标、弹序；

7.可控制相应靶机动作（隐显）；

8.重量：≤1kg；

9.通讯方式：无线；
