一、设备组成

1、升降靶(背面爬墙靶+侧面爬墙靶）：2台

2、起倒靶（翻墙靶）：1台

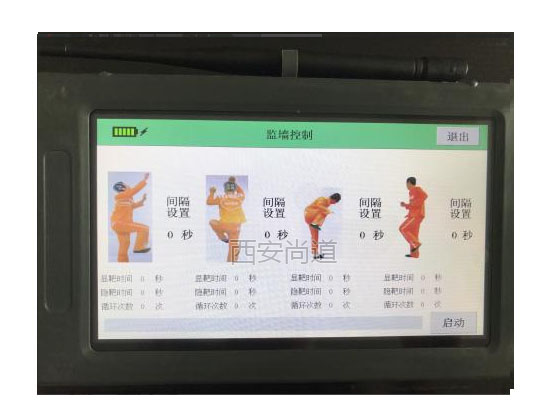

3、移动靶（跑步靶）：1台（含9m轨道）

4、遥控器：1部

5、使用说明书：1份

6、检验合格证：1份

二、设备简介

1、升降靶(背面爬墙靶+侧面爬墙靶）

SD-ZSSJ型升降靶机，为固定安装升降靶机，主要保障单兵基础类、应用类课目训练。1.主升降导轨材质，采用64槽钢2.升降传动方式，采用30mm尼龙同步带传动，皮带不易老化，不会拉伸变长，传动平稳3.采用无刷直流电机，过载不停机，载荷释放后自动恢复运行，使用时可以满足直流及交流两种供电方式。

1.功能

1.1控制方式

支持电动控制和人工机械控制模式。其中，电动控制可采用有线、无线远程控制和本地按钮控制方式，远程控制可实现单机、分组、群体、顺序、随机、编组控制。

1.2供电方式

采用48v500w无刷直流电机，过载不停机，载荷释放后自动恢复运行，使用时可以满足直流及交流两种供电方式。

1.3其他

开机进行自检，状态显示，故障指示灯报警。

集中检测显示各个靶机状态、靶标隐显位置

2.性能

2.1产品结构

每个升降靶机主要由主体、底座、升降轨道、正时同步带传动、靶架、无刷直流电机、减速电机、电气控制箱构成。靶机箱体整体作密闭设计。采用30mm尼龙同步带传动，皮带不易老化，不会拉伸变长，传动平稳。

2.2产品尺寸

2.2.1靶机主体（箱体）长 500  mm、宽 500  mm、高 2320   mm。

2.2.2靶机主体采取#45槽钢外包钢板一体无缝焊接，底座钢板厚度≥5mm，长宽大于主体长宽。底座与地面采用膨胀螺丝式连接，安装固实稳定。

2.2.3减速电机、电气控制箱距底座高 800 mm，符合防水设计要求。

2.3产品参数

2.3.1隐显时间

隐显时间≤1.5s，隐显时间、隐显间隔和隐显次数可根据需要任意设定。

2.3.2升降承载重量

承载重量≥ 5 kg。

2.3.3升降标准

升降靶机靶板出靶与地面垂直，垂直度偏差≤±3°，升降行程（升起时靶板顶端距地面）≤1.8m（可根据需要设定），到位时高度偏差不得大于设定高度的15mm。升降速度1.5米每秒，定位精准稳定。

2.3.4支持靶板类型

支持《武警部队军事训练与考核大纲》规定的各类型靶板。单、双杆安装，支持侧面背面爬墙靶、胸环靶、半身靶、全身靶等多种靶型；靶机安装维护便捷性；主控箱可拆卸维护保养。

2.3.5控制距离

通视情况下，遥控器与靶机之间的有效控制距离：有线≥2000米，无线≥500米。

2.3.6平均无故障时间：MTBF≥300h。

3.产品外观：

外壳材质为冷轧板，表层采用电镀、静电喷绘、喷塑、烤漆、喷漆等方式进行防锈处理，通体涂深橄榄绿色，色差不低于4级，色差评定级别应符合GB/T250-2008规定，颜色为深橄榄绿色（PANTONE350U）外观应光滑平整、色泽均匀一致，无缺陷。所有外观图形、标志、外形完整、内容形象、清晰、逼真，色泽牢固不易褪色。具有同步带传动技术，检测报告。

2、起倒靶（翻墙靶）

SD-ZSQD型起倒靶机，为便携式自动起倒靶机

1.功能

1.1控制方式

支持电动控制模式。其中，电动控制可采用无线远程控制，远程控制可实现单机、分组、群体、顺序、随机、编组控制。

1.2供电方式

交直流双供电方式，交流220V，直流24V。（选择任意一种）

1.3其他

开机进行自检，状态显示，故障指示灯报警。

2.性能

2.1产品结构

每个起倒靶机主要由主机、可调式靶架、减速电机和内置电源等组件构成。靶机箱体整体作密闭设计。靶机外壳采用加强尼龙材质，强度高，韧性好，抗摔，阻燃，防水性能好。内置天线，不易折断，体积小重量轻。

2.2产品尺寸

2.2.1靶机展开尺寸：长  550 mm、宽  200 mm、高 200  mm。

2.2.2靶机与地面接触稳定。防弹组件可有效保护靶机整体，95式步枪5.8mm弹50米距离射击防弹组件无明显弹痕。

2.2.3减速电机、电气控制部件内置密闭处理，符合防水设计要求。

2.3重量

产品重量（含电源,不含防弹组件 17 kg）。

2.4产品参数

2.4.1起倒时间

起倒时间≤1s，起倒间隔和次数可根据需要任意设定，定位精度稳定。

2.4.2起倒标准

起倒靶机起靶后靶板与地面垂直，垂直度偏差±3°。

2.4.3支持靶板类型

支持《大纲》规定的各类型靶板。

2.4.4控制距离

通视情况下，遥控器与靶机之间的有效控制距离≥500m。

2.4.5工作频点

工作频点≥10个，有效避免通信干扰。

2.4.6连续工作时间

靶机内置锂电池，220V充电，低电提示，连续稳定工作时间≥8小时，支持外接第二块电池，电池供电充足情况下，连续起倒次数≥1500次。

2.4.7夜间照明（（非标配，选择项）

在夜间射击模式下，具备微光照明及灯光照明方式。可选择长亮，同时，也可选择跟随式照明，靶标起靶时能自动点亮夜间射击照明灯，倒靶时自动熄灭。

2.4.8平均无故障时间：MTBF≥300h。

3.产品外观：

外壳材质加强尼龙，表层采用电镀、静电喷绘、喷塑、烤漆、喷漆等方式进行防锈处理，通体涂深橄榄绿色，色差不低于4级，色差评定级别应符合GB/T250-2008规定，颜色为深橄榄绿色（PANTONE350U）外观应光滑平整、色泽均匀一致，无缺陷。所有外观图形、标志、外形完整、内容形象、清晰、逼真，色泽牢固不易褪色。

3、移动靶（跑步靶）

1.功能

1.1控制方式

采用无线远程控制，可实现单机、分组和群体控制。可设定运动速度、隐显时间、隐显次数、往返次数。左右移动，往返模式，速度≤3米，速度可调。

1.2供电方式

靶机内置锂电池，220V充电，低电提示，连续稳定工作时间≥8小时。

1.3其他

开机进行自检，状态显示，故障指示灯报警。

2.性能

2.1产品结构

每个移动靶机主要由主机、减速电机和电源等组件构成。靶机箱体整体作密闭设计。靶机外壳采用加强尼龙材质，强度高，韧性好，抗摔，防水性能好。防碰撞防护。内置天线，不易折断，体积小重量轻。

2.2产品尺寸

2.2.1靶机展开尺寸：长  550 mm、宽  200 mm、高 200  mm。

2.2.2减速电机、电气控制部件内置密闭处理，符合防水设计要求。

2.3重量：产品重量（含电源,不含防弹组件≤17 kg）。

2.2产品尺寸

2.2.1靶车主体 550 mm、宽  200 mm、高 200  mm，加装靶板高度不低于1.7米。

2.2.2轨道长由用户需求决定（≥9m），为组合式便携轨道，便于安装。轨道属于镀锌方管制作，3米/节，组合式便携轨道，便于安装。底座宽700mm；高158mm；轨宽423mm；每节长3m。

2.3产品参数

2.3.1承载重量

承载重量≥ 100  kg。

2.3.2支持靶板类型

支持《大纲》规定的运动射击和隐显射击类靶板。

2.3.3控制距离

通视情况下，遥控器与靶机之间的有效控制距离≥500m。

3.产品外观：

外壳材质为加强尼龙，表层采用电镀、静电喷绘、喷塑、烤漆、喷漆等方式进行防锈处理，通体涂深橄榄绿色，色差不低于4级，色差评定级别应符合GB/T250-2008规定，颜色为深橄榄绿色（PANTONE350U）外观应光滑平整、色泽均匀一致，无缺陷。所有外观图形、标志、外形完整、内容形象、清晰、逼真，色泽牢固不易褪色。
